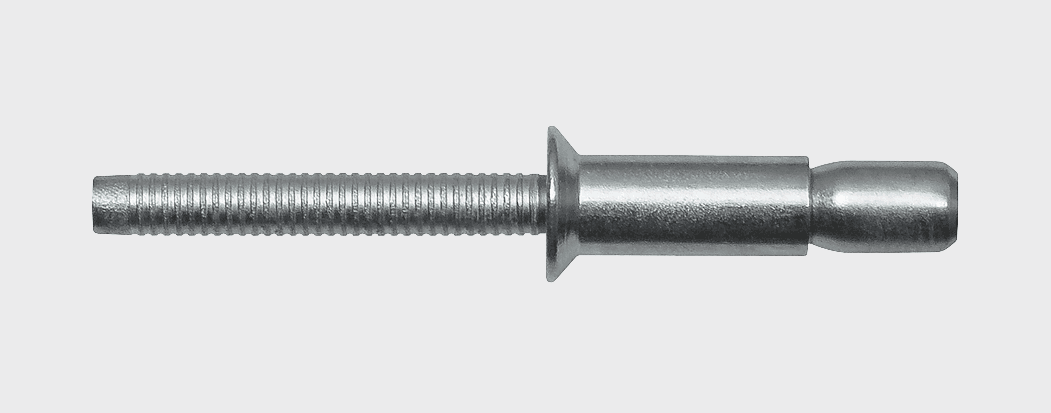

Сталь / Сталь Заклепка вытяжная, усиленная, потайной бортик 100°
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Широкий диапазон толщины скрепляемых материалов
- – Гидроизолирующее соединение
- – Высокое стягивающее усилие
- – Высокая степень виброустойчивости соединения
- – Высокая устойчивость к срезающей нагрузке
- – Монтаж скрытого крепления
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: сталь оцинкованная
- Стержень: сталь оцинкованная
Применение
Крепление электрических шин, системы дымоудаления, крепление промышленных лыж.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 4,8 | 6,40 | 5,10 |
| 6,5 | 11,90 | 10,50 |

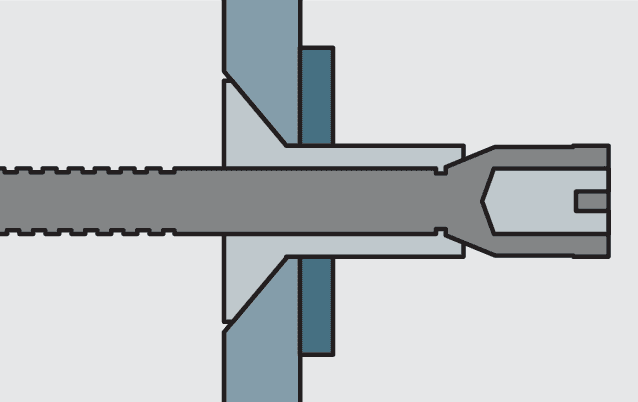

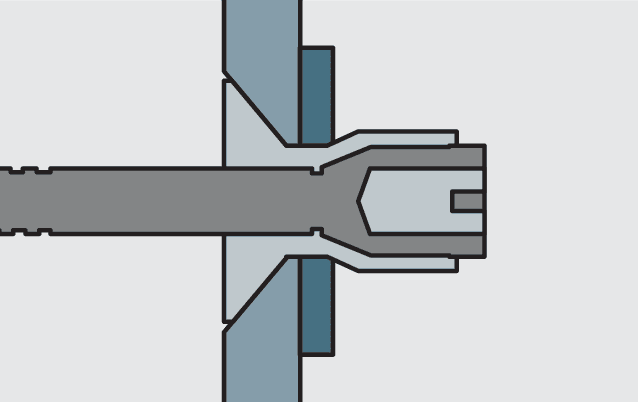

Установка

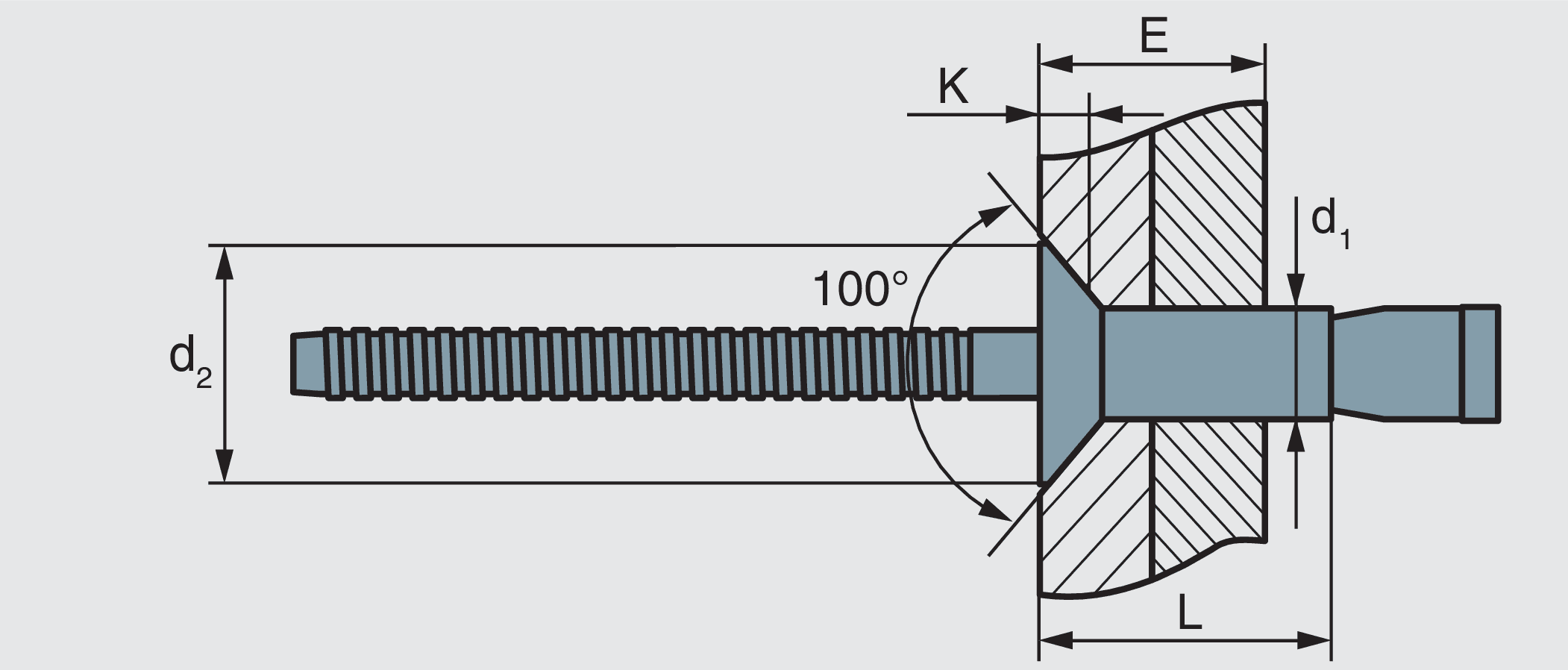

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01822004812H | 4,8 | 12,3 | 4,9–5,1 | 8,7 x 1,8 | 3,0–8,4 | 200 | |
| 01822004816H | 4,8 | 16,5 | 4,9–5,1 | 8,7 x 1,8 | 3,2–12,2 | 150 | |
| 01822006516H | 6,5 | 16,5 | 6,6–7,0 | 10,1 x 2,5 | 3,0–12,2 | 200 | |
| 01822006522H | 6,5 | 22,5 | 6,6–7,0 | 10,1 x 2,5 | 6,0–18,0 | 150 |
