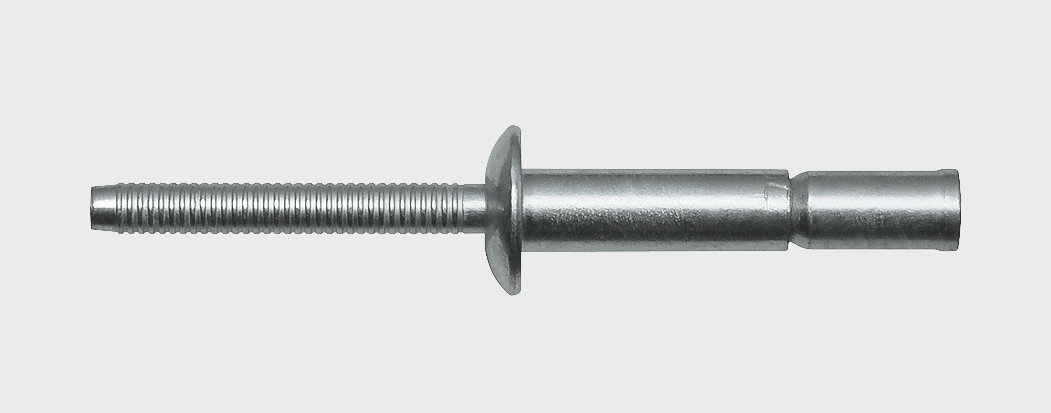

Сталь / Сталь Заклепка вытяжная, усиленная, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Широкий диапазон толщины скрепляемых материалов
- – Гидроизолирующее соединение
- – Высокое стягивающее усилие
- – Высокая степень виброустойчивости соединения
- – Высокая устойчивость к срезающей нагрузке
- – Возможность окраски в цвета по стандарту RAL– Гильза: сталь оцинкованная
- Стержень: сталь оцинкованная
Применение
Крепление гидравлического насоса в коммерческом транспорте, каркас вентиляционного оборудования, каркас оборудования в железнодорожном машиностроении.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 4,8 | 6,40 | 5,10 |
| 6,5 | 11,90 | 10,50 |
| 9,7 | 26,00 | 17,00 |

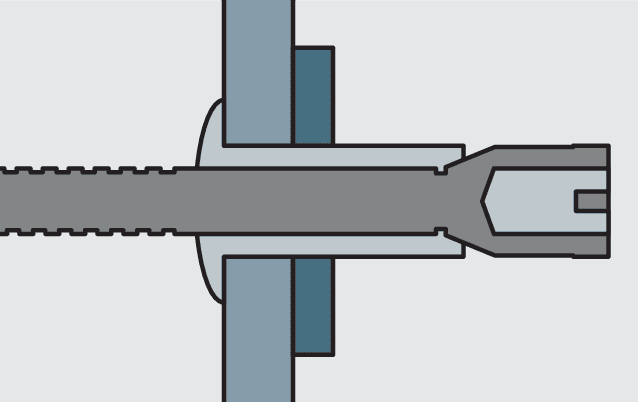

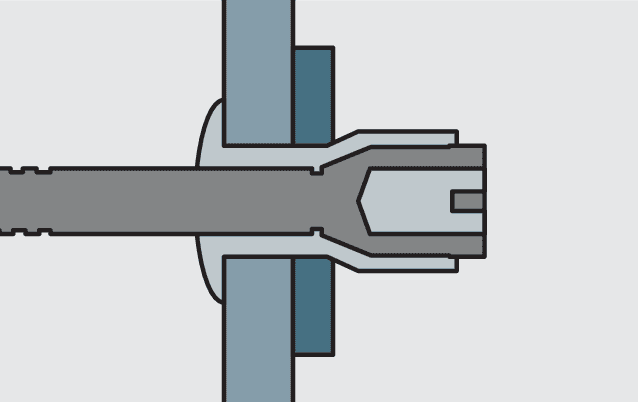

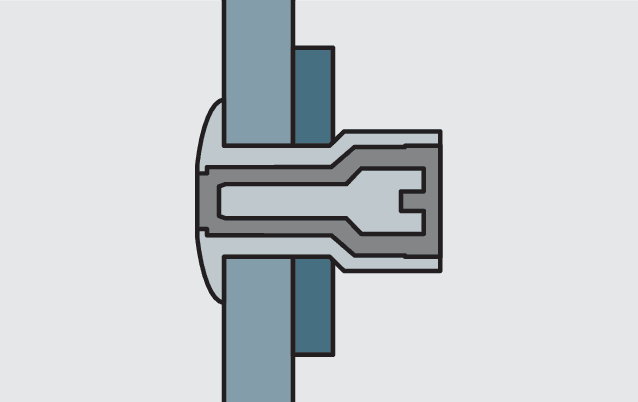

Установка
Технические данные

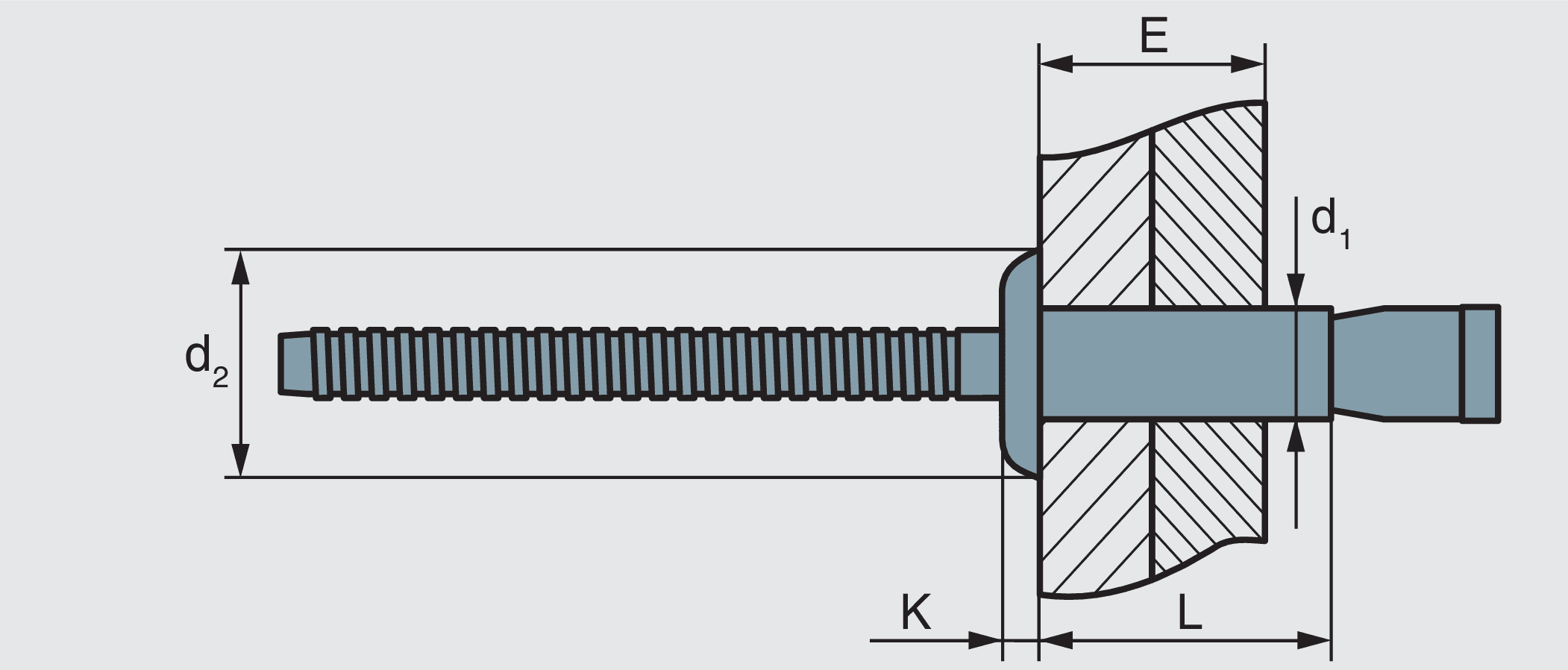

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01821004810H | 4,8 | 10,3 | 4,9–5,1 | 9,7 x 1,8 | 1,5–6,8 | 500 | |
| 01821004813H | 4,8 | 13,5 | 4,9–5,1 | 9,7 x 1,8 | 1,5–11,0 | 500 | |
| 01821006514H | 6,5 | 14,0 | 6,6–7,0 | 13,0 x 2,5 | 1,0–9,5 | 200 | |
| 01821006520H | 6,5 | 20,0 | 6,6–7,0 | 13,0 x 2,5 | 2,0–16,0 | 200 | |
| 01821009722H | 9,7 | 22,0 | 9,9–10,4 | 20,0 x 3,7 | 3,0–15,0 | 100 |
