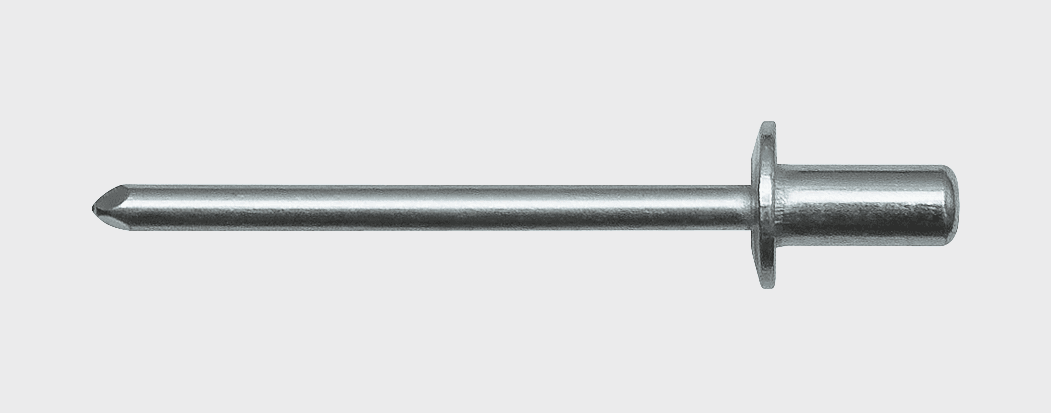

Сталь / Сталь Заклепка вытяжная, закрытая, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
RAL
Свойства
- – Стандарт ISO 15976, ГОСТ Р 15976
- – Высокая технологичность монтажа
- – Высокая степень сжатия соединяемых материалов
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Гидроизолирующее соединение
- – Возможность окраски в цвета по стандарту RAL
- – Гильза: сталь оцинкованная
- Стержень: сталь оцинкованная
Применение
Крепление фурнитуры к кровле, электрических блоков, крыша в коммерческом транспорте, балансировка крыльчатки.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 1,15 | 1,30 |
| 4,0 | 1,70 | 1,55 |
| 4,8 | 2,40 | 2,80 |

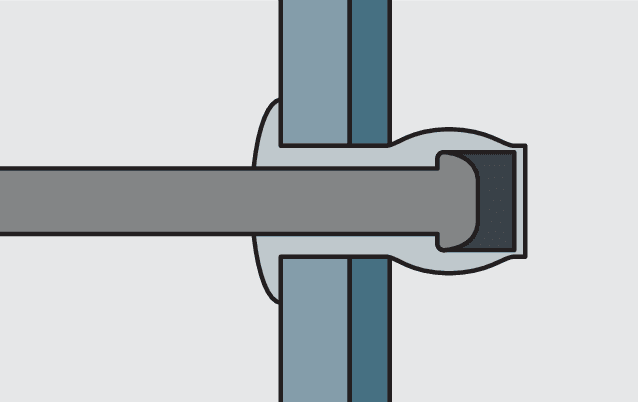

Установка
Технические данные

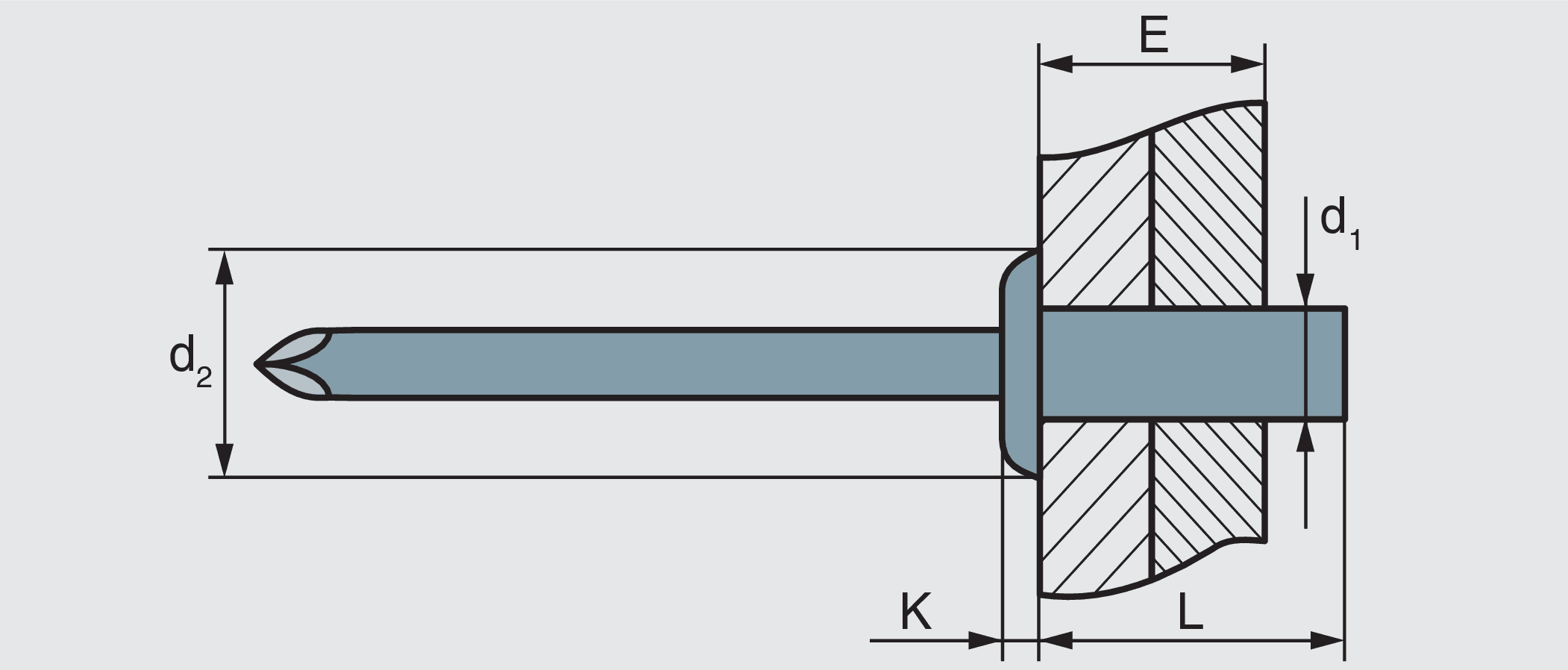

| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в упаковке, шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01290003206H | 3,2 | 6,0 | 3,3 | 6,0 x 1,0 | 0,5–1,5 | 1000 | |
| 01290003208H | 3,2 | 8,0 | 3,3 | 6,0 x 1,0 | 1,5–3,0 | 1000 | |
| 01290003209H | 3,2 | 9,5 | 3,3 | 6,0 x 1,0 | 2,0–4,5 | 1000 | |
| 01290003212H | 3,2 | 12,0 | 3,3 | 6,0 x 1,0 | 4,0–7,0 | 1000 | |
| 01290004008H | 4,0 | 8,0 | 4,1 | 8,0 x 1,4 | 0,5–3,5 | 1000 | |
| 01290004010H | 4,0 | 10,0 | 4,1 | 8,0 x 1,4 | 1,0–5,0 | 1000 | |
| 01290004012H | 4,0 | 12,0 | 4,1 | 8,0 x 1,4 | 5,0–7,5 | 1000 | |
| 01290004015H | 4,0 | 15,0 | 4,1 | 8,0 x 1,4 | 7,5–10,5 | 500 | |
| 01290004809H | 4,8 | 9,5 | 4,9 | 9,5 x 1,7 | 1,0–4,0 | 500 | |
| 01290004812H | 4,8 | 12,0 | 4,9 | 9,5 x 1,7 | 4,0–6,0 | 500 |
