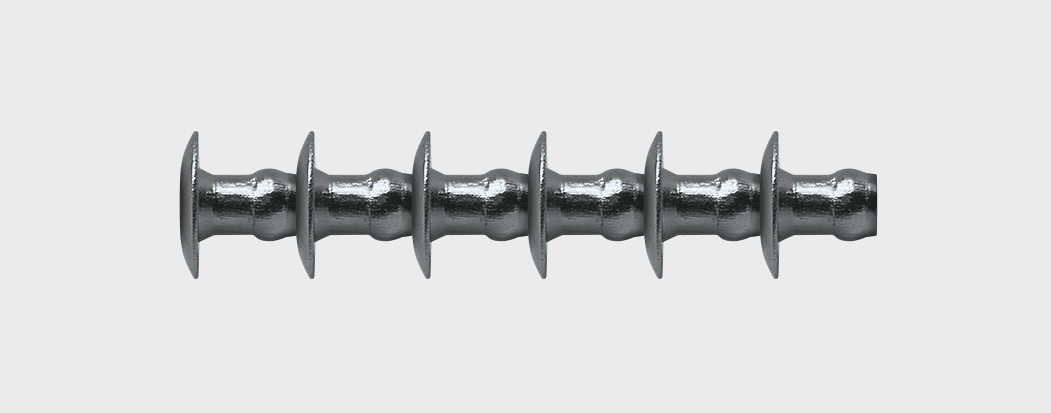

Сталь Заклепка скоростная кассетная, стандартный бортик
Сталь
Нерж. сталь
Цветные металлы
Свойства
- – Стандарт ГОСТ 26805
- – Высокая технологичность монтажа
- – Высокая степень сжатия соединяемых материалов
- – Гарантированное качество соединения
- – Не требуется специальное обучение
- – Возможность соединения различных материалов
- – Антивандальность соединения
- – Высокая скорость монтажа, более 60 заклепок в минуту
- – Сталь SAE 1008 / EN 10263-2 C8C (DIN 10263-2 C8C, Qst 34-3)
Применение
Крепление вентиляционного короба, кожуха оборудования, радиоэлектронных деталей.
Нагрузки
| Диаметр гильзы d1, мм | Срез, кН | Разрыв, кН |
|---|---|---|
| 3,2 | 1,13 | 1,82 |
| 4,0 | 1,65 | 2,85 |
| 4,8 | 2,18 | 3,69 |

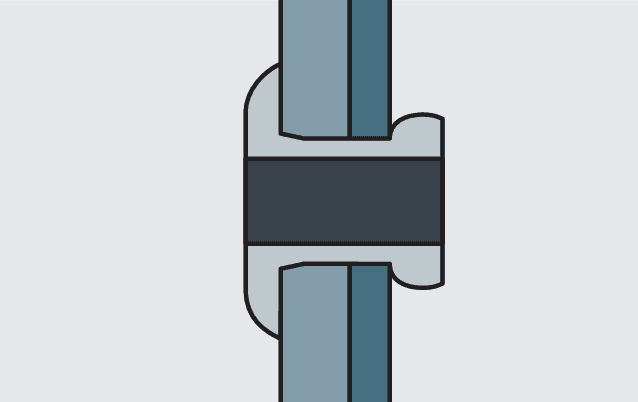

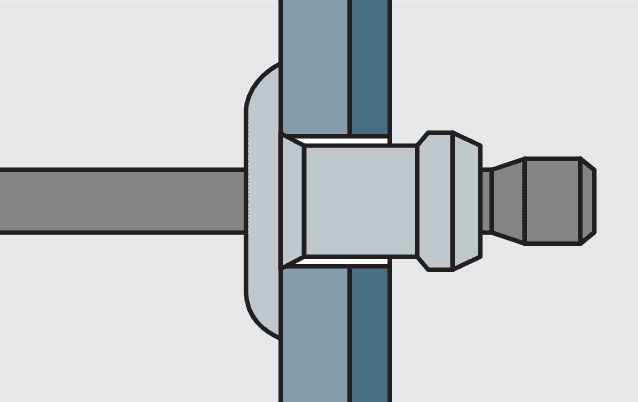

Установка

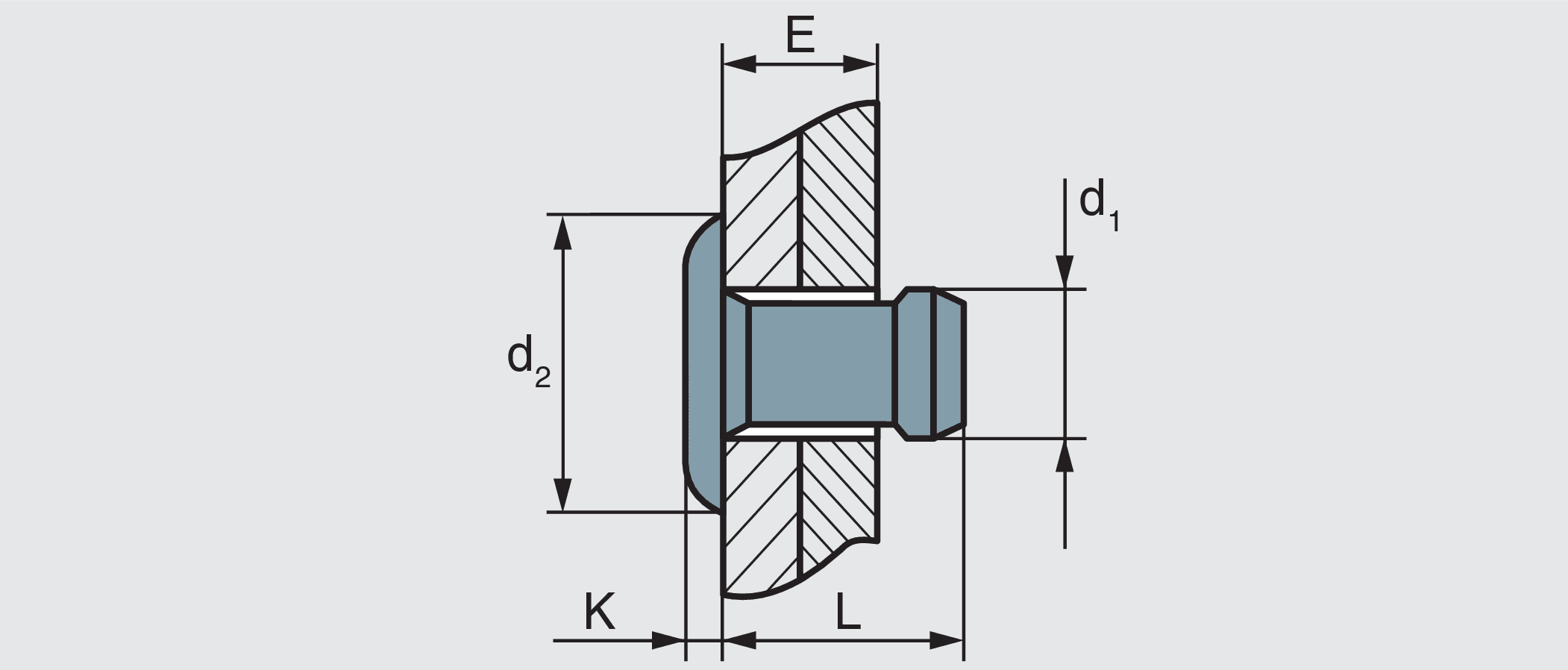

Технические данные
| Артикул | Диаметр гильзы d1, мм | Длина гильзы L, мм | Диаметр сверла, мм | Диаметр и толщина бортика d2 × K, мм | Толщина пакета материалов E, мм | Кол-во в кассете (±2), шт | Заказ |
|---|---|---|---|---|---|---|---|
| 01821-00403H | 3,2 | 3,8 | 3,26–3,34 | 6,3 х 0,9 | 0,6–1,9 | 59 | |
| 01821-00404H | 3,2 | 4,3 | 3,26–3,34 | 6,3 х 0,9 | 1,2–2,4 | 58 | |
| 01821-00405H | 3,2 | 5,3 | 3,26–3,34 | 6,3 х 0,9 | 2,2–3,4 | 48 | |
| 01821-00406H | 3,2 | 6,3 | 3,26–3,34 | 6,3 х 0,9 | 3,2–4,4 | 42 | |
| 01821-00408H | 3,2 | 8,3 | 3,26–3,34 | 6,3 х 0,9 | 5,2–6,4 | 33 | |
| 01821-00410H | 3,2 | 10,3 | 3,26–3,34 | 6,3 х 0,9 | 7,2–8,4 | 30 | |
| 01821-00412H | 3,2 | 12,3 | 3,26–3,34 | 6,3 х 0,9 | 9,2–10,4 | 27 | |
| 01821-00414H | 3,2 | 14,3 | 3,26–3,34 | 6,3 х 0,9 | 11,2–12,4 | 24 | |
| 01821-00416H | 3,2 | 16,3 | 3,26–3,34 | 6,3 х 0,9 | 13,2–14,4 | 19 | |
| 01821-00505H | 4,0 | 4,9 | 3,97–4,04 | 8,0 x 1,0 | 1,2–2,9 | 52 | |
| 01821-00506H | 4,0 | 5,9 | 3,97–4,04 | 8,0 x 1,0 | 2,7–3,9 | 44 | |
| 01821-00507H | 4,0 | 6,9 | 3,97–4,04 | 8,0 x 1,0 | 3,7–4,9 | 38 | |
| 01821-00509H | 4,0 | 8,9 | 3,97–4,04 | 8,0 x 1,0 | 5,7–6,9 | 34 | |
| 01821-00511H | 4,0 | 10,9 | 3,97–4,04 | 8,0 x 1,0 | 7,7–8,9 | 30 | |
| 01821-00513H | 4,0 | 12,9 | 3,97–4,04 | 8,0 x 1,0 | 9,7–10,9 | 26 | |
| 01821-00515H | 4,0 | 14,9 | 3,97–4,04 | 8,0 x 1,0 | 11,7–12,9 | 22 | |
| 01821-00517H | 4,0 | 16,9 | 3,97–4,04 | 8,0 x 1,0 | 13,7–14,9 | 18 | |
| 01821-00605H | 4,8 | 5,4 | 4,85–4,93 | 9,5 x 1,2 | 1,7–3,3 | 46 | |
| 01821-00606H | 4,8 | 6,1 | 4,85–4,93 | 9,5 x 1,2 | 2,1–3,9 | 42 | |
| 01821-00607H | 4,8 | 7,3 | 4,85–4,93 | 9,5 x 1,2 | 3,7–5,2 | 36 | |
| 01821-00608H | 4,8 | 8,6 | 4,85–4,93 | 9,5 x 1,2 | 5,0–6,4 | 31 | |
| 01821-00610H | 4,8 | 9,9 | 4,85–4,93 | 9,5 x 1,2 | 6,3–7,7 | 28 | |
| 01821-00611H | 4,8 | 11,1 | 4,85–4,93 | 9,5 x 1,2 | 7,5–9,0 | 24 |
